Pontfelhőből épített, ellenőrizhető BIM modell – a valós állapotról

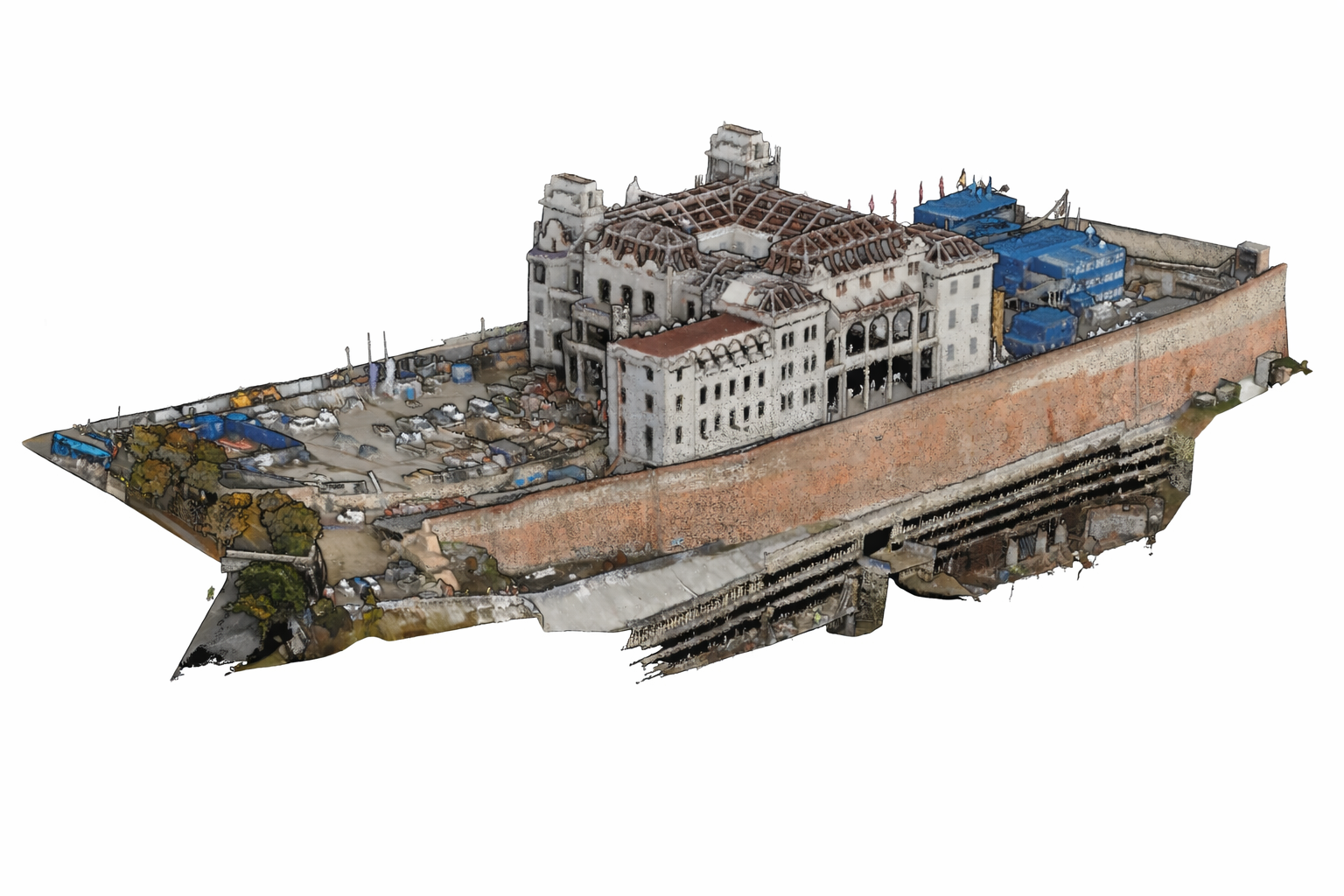

Ipari és összetett mérnöki projekteknél a pontos téradat nem kiegészítő információ, hanem a döntéshozatal alapja. A Modus Metria 3D lézerszkennelt pontfelhőből építi fel a BIM modellt, amely a ténylegesen megépült állapotot tükrözi – nem a tervezettet. Így az ütközésvizsgálat, a mennyiségkiírás és a gépészeti áttervezés mérhető adatra épül, nem becslésre vagy elavult tervekre.
Mikor van szüksége BIM modellre?
Meglévő ipari üzem vagy csarnok bővítése, ahol a régi tervek hiányosak vagy elavultak
Gépészeti vagy technológiai rendszer cseréje szűk, sűrűn beépített térben
Ütközésvizsgálat új szerkezet vagy vezetékrendszer betervezése előtt
Üzemeltetési modell létrehozása vagyonkezeléshez és karbantartás-tervezéshez
Beruházói átadás-átvétel, ahol IFC-alapú dokumentáció a követelmény
Hogyan készül a BIM modell – lépésről lépésre
Egyeztetés és felmérési terv. Tisztázzuk, mely szerkezeti és gépészeti elemek kerüljenek a modellbe, és milyen részletességi (LOD) szinten. Ez határozza meg a szkennelés sűrűségét és a projekt ráfordítását.
Helyszíni 3D lézerszkennelés. Álláspontonként teljes gömbszkennelés, HDR fotósorozattal. A szűk gépészeti terekben a kompakt BLK360-nal dolgozunk, a nagyobb csarnokterekben az RTC360-nal.
Regisztráció és georeferálás. Az álláspontokat egyetlen, ellenőrzött pontossággal illesztett pontfelhővé fűzzük össze, majd ráültetjük az országos vagy a projekt saját koordináta-rendszerére.
Modellezés – Scan2BIM. A pontfelhőből Revitben vagy ArchiCAD-ben építjük fel a szerkezeti és gépészeti elemeket, paraméterezett objektumokként, nem egyszerű felületekként.
Ellenőrzés és átadás. A kész modellt visszavetítjük a pontfelhőre, és eltéréstérképpel igazoljuk a pontosságot. Az átadás IFC-ben, natív formátumban és a nyers pontfelhővel együtt történik.
Amit átadunk
Regisztrált 3D pontfelhő: E57, LAS/LAZ, RCP/RCS, PTS vagy PTX formátumban
BIM modell: Revit (RVT), ArchiCAD (PLN) és nyílt IFC formátumban
2D tervek: alaprajz, metszet, homlokzat és helyszínrajz DWG, DXF vagy PDF formátumban
Ortofotó, terep- és felszínmodell (DTM/DSM), szintvonalak – drónos felmérés esetén
Leica RTC360 – terepi lézerszkenner 2 millió pont/másodperc rögzítési sebességgel. 3D ponthiba: 1,9 mm 10 méteren, 2,9 mm 20 méteren, 5,3 mm 40 méteren. Egy teljes gömbszkennelés HDR fotósorozattal két percen belül elkészül.
Leica BLK360 – 850 grammos, kompakt szkenner szűk terekhez, gépészeti aknákhoz és lakóépületekhez. 680 000 pont/másodperc, 4 mm 3D ponthiba 10 méteren, 45 méteres hatótáv.
DJI Matrice 400 + Zenmuse L3 LiDAR – ipari drónplatform 59 perces repülési idővel és 6 kg hasznos teherrel. Az L3 szenzor 100 kHz és 2 MHz között állítható pontsűrűséggel dolgozik, akár 950 méteres hatótávval, és impulzusonként öt visszaverődést rögzít – így a növényzet alatti terepfelszín is kirajzolódik. Pontossága 120 méteres repülési magasságban 3 cm függőleges és 4 cm vízszintes (RMSE).
DJI Matrice 4E – gyorsan bevethető, RTK-s kompakt platform 4/3 hüvelykes, mechanikus zárral szerelt kamerával. Egyetlen repüléssel 2,8 km² térképezhető, ortofotó és ferdetengelyű módban egyaránt.
Miért a Modus Metria?
Egy csapat a szkenneléstől a kész modellig. Nem adjuk ki alvállalkozónak a modellezést, így nincs információvesztés a felmérés és a modell között.
Terepi és légi technológia egyszerre. A belső terek és a nagy kiterjedésű külső területek egyetlen, illesztett adatállományban kerülnek átadásra.
Igazolt pontosság. A modellt visszaellenőrizzük a pontfelhőre, és az eltéréseket kimutatjuk – nem rejtjük el.
Nyílt formátumok. IFC-ben is átadjuk a modellt, így nem kötjük egyetlen szoftverhez a projektet.
Gyakran ismételt kérdések
Mennyibe kerül egy BIM modell készítése?
Nincs két egyforma mérnöki projekt, ezért listaárat nem adunk – helyette minden esetben tételes ajánlatot készítünk. Az árat négy tényező mozgatja: a felmérendő alapterület, az álláspontok száma (mennyire tagolt és zsúfolt a tér), a kért modell részletessége (LOD-szint és a modellezendő szakágak), valamint a helyszín megközelíthetősége. Küldjön néhány alaprajzot vagy fotót, és tételes árajánlattal válaszolunk.
Mi a különbség a pontfelhő és a BIM modell között?
A pontfelhő több millió, térben bemért pont halmaza: pontosan megmutatja, hol van egy felület, de a szoftver nem tudja, hogy az fal, gerenda vagy csővezeték. A BIM modell ebből épül fel: a pontokat értelmezett, paraméterezett objektumokká alakítjuk, amelyekhez anyag, méret és egyéb adat is tartozik. Tervezéshez és mennyiségkiíráshoz a BIM modell kell, ellenőrzéshez és dokumentáláshoz sokszor elég a pontfelhő.
Milyen LOD-szinten dolgoznak?
Attól függ, mire használja a modellt. Egy áttervezés előtti állapotfelméréshez általában LOD 200–300 közötti szint elegendő, míg egy gépészeti ütközésvizsgálathoz vagy előregyártáshoz LOD 350–400 szükséges. Az ajánlatkéréskor egyeztetjük, mert ez befolyásolja a legjobban a modellezés ráfordítását.
Zavarja a felmérés az üzem működését?
Jellemzően nem. A lézerszkennelés érintésmentes és passzív: nincs szükség állványozásra, leállásra vagy a technológia megbontására. A szkenner álláspontról álláspontra halad, működő üzemben is dolgozunk, a munkavédelmi előírások betartásával.
Milyen szoftverben kapom meg a modellt?
Revit (RVT) és ArchiCAD (PLN) natív formátumban egyaránt dolgozunk, és minden esetben átadjuk a nyílt IFC változatot is. A nyers pontfelhőt E57 vagy RCP formátumban mellékeljük, hogy a saját tervezőprogramjában is háttérként használhassa.
